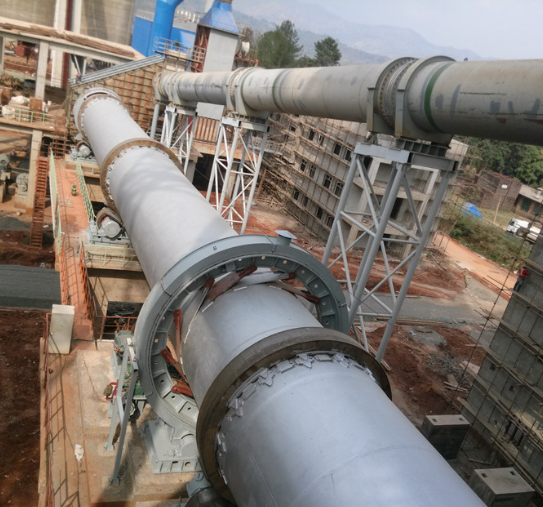

5.2x118m four rotatif utilisé dans l'industrie métallurgique non ferreuse

This series of rotary kiln is the large-size advanced international calcining kiln and furnace which is developed by our company and many scientific research institutes such as Beijing General Research Institute of Mining and Metallurgy, Institut de recherche de Changsha en mines et en métallurgie, Institut de recherche de Suzhou Sinoma en mines non métalliques, etc.Comparé au four rotatif avec la même spécification faite par la technologie traditionnelle, cette série de fours rotatifs peut augmenter la capacité de production de 30%, réduire la consommation de chaleur de 40% et rendre la température des gaz de combustion déchargés < 250°C,Il est donc pratique pour collecter la poussière et répondre aux besoins modernes de protection de l'environnement sur l'économie d'énergie et la réduction de la consommationCe four rotatif est largement utilisé pour extraire le nickel de la latérite, calciner le calcaire actif, pellet oxydé, oxyde de magnésium, oxyde d'aluminium, dioxyde de titane, etc.

Paramètres techniques

1Spécification: Φ5.2x118m

2Capacité: 80 à 90 t/jour

3Pente de la coque du four: 3,5%

4Nombre de soutien: 5

5Type de rouleau de poussée: hydraulique

6. Vitesse de rotation du four

conduite principale: 0,2-1,233 r/min

conduite auxiliaire: 7,82 r/h

7Je conduis.

Modèle de moteur: YSNP450L1-6

puissance nominale: 355x2KW

Plage de régulation de la vitesse: 160 à 980 r/min

tension nominale: 380 V

Modèle de réducteur: P320W-90

rapport de vitesse totale: 90

8. conduite auxiliaire

Modèle de moteur: Y225S-4

puissance nominale: 37x2kw

vitesse de rotation nominale: 1480 r/min

tension nominale: 380v

Modèle de réducteur: YNL305-14

rapport de vitesse totale: 14

9Poids total (hors brique réfractaire): 1650 t

Portée de l'offre

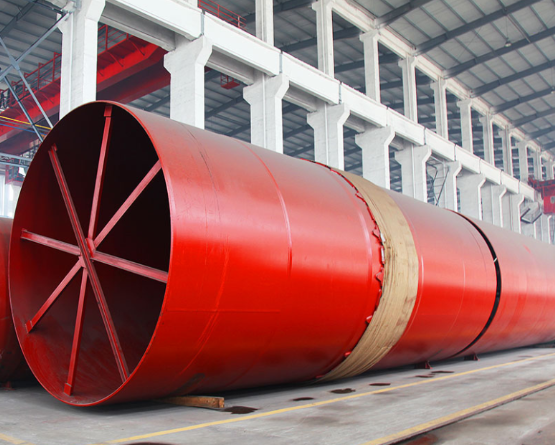

Comprenant le dispositif principal d'entraînement, le dispositif auxiliaire d'entraînement, l'engrenage et le pignon de circonférence, l'arbre et le roulement, le couvercle de l'engrenage, les sections de la coque, le couvercle de l'air froid de la sortie du four, la plaque de protection du four ouelt et le boulon et l'écrou, le pneu,dispositif de support, rouleau hydraulique de poussée, station hydraulique de rouleau de poussée, dispositif d'étanchéité de sortie du four, dispositif d'étanchéité d'entrée du four, conduit d'air de refroidissement de sortie du four, système de lubrification du réducteur, couvercle d'alimentation,couverture de décharge, outil d'installation, instruments, armoire de commande électrique etc.
