Installation de concassage et de filtrage de 180 T/h avec alimentation par courroie à vitesse variable

Installation de concassage et de filtrage de 180 T/H

Le processus de concassage a un débit de conception de 180-200 t/h et est schématiquement illustré dans le schéma de flux du processus de concassage du circuit (PFD), veuillez consulter notre dessin:

Un chargeur front-end (FEL) est utilisé pour le mélange de minerai dans un rapport de 1:1 et alimente le bac de ROM.Comme le matériau a une qualité d'argent beaucoup plus élevée que celle de la zone veine, un mélange contrôlé est nécessaire pour assurer des charges uniformes de métaux précieux pour le fonctionnement du CCD et de la raffinerie.Le mélange assure également la cohérence des caractéristiques de concassage du minerai avant l'usine SAGLe bac ROM est équipé d'un grizzly statique, incliné pour ramener le matériel de grande taille vers le côté de chargement pour être retiré par le FEL.Grizzly surdimensionné peut être cassé sur la zone de la plaque ROM ou envoyé à la décharge de surcharge.

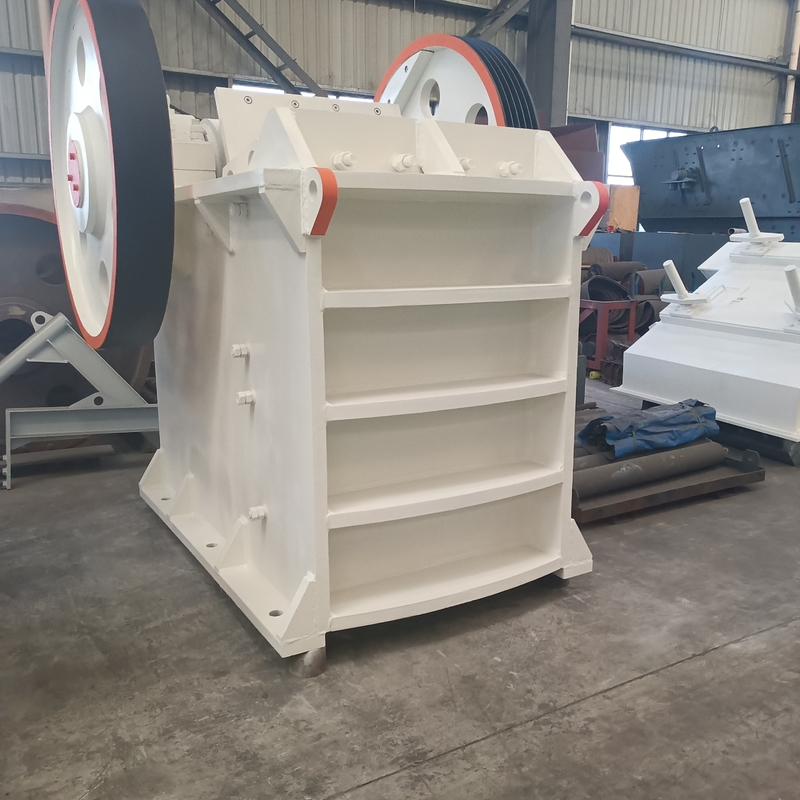

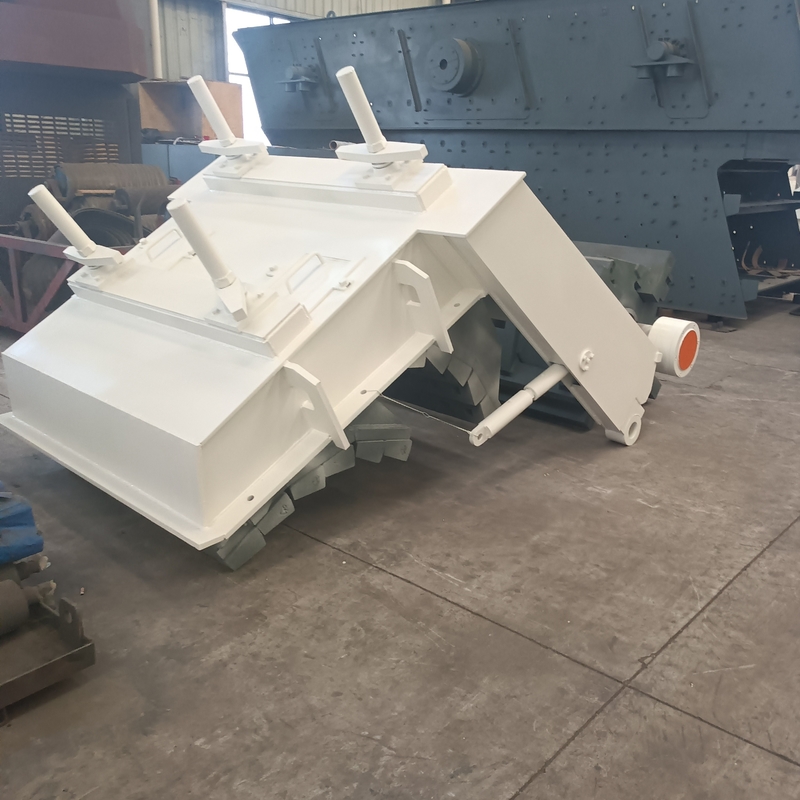

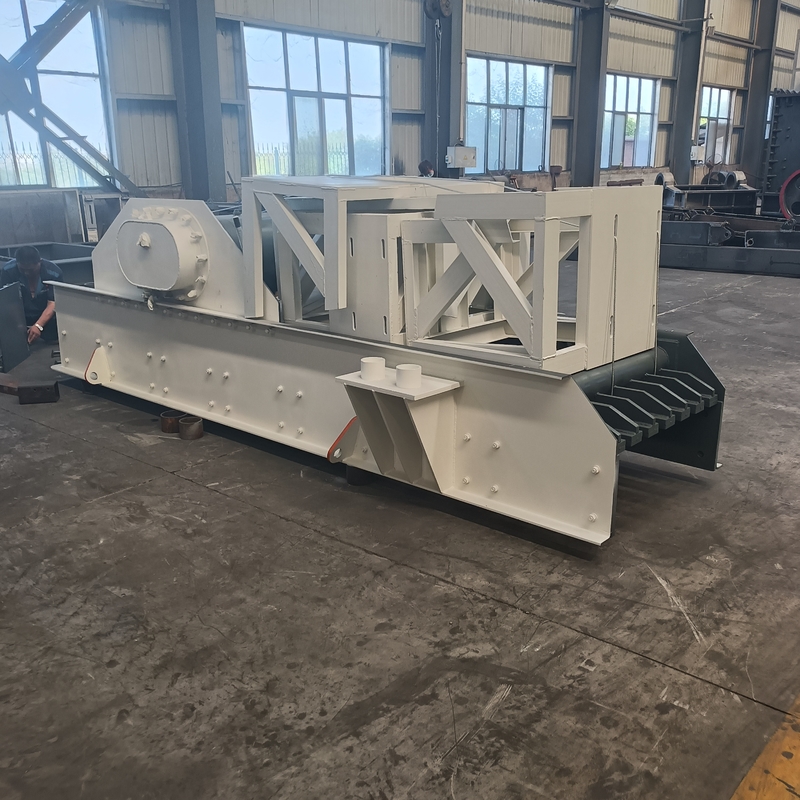

Le matériel du bac de la ROM rapporte à l'alimentateur de grizzly vibrant, l'alimentateur de grizzly de taille supérieure est alimenté à la gorge du broyeur de mâchoires, l'alimentation de taille inférieure contourne le broyeur.est alimenté au convoyeur de décharge du concasseur et rejoint le produit du concasseurL'alimentation par vibration est assurée par un entraînement à vitesse variable pour fournir une alimentation contrôlée au concasseur.qui a une capacité active de 2, 000 t. Compte tenu des vents forts et de la haute abrasivité du matériau, une poubelle de minerai grossier en ligne a été choisie pour fournir une capacité de surtension avant le circuit de fraisage,au lieu d'un stockage ouvert classique ou d'un régime d'alimentation directe, avec ou sans stockage d'urgence ouvert, le bac de minerai grossier est installé au-dessus du sol et la matière est déchargée par deux distributeurs à courroie à vitesse variable,chacune capable d'alimenter à la capacité d'usine SAG de conceptionLes chargeurs de courroie rapportent au convoyeur d'alimentation de l'usine SAG. Une quantité contrôlée de chaux rapide sèche est ajoutée au convoyeur d'alimentation de l'usine SAG en préparation de la phase de lixiviation en aval.
