Lieu d'origine:
Chine
Nom de marque:
Hengyang
Certification:
ISO9001
Numéro de modèle:
HC-503
1 Champ d'application
1- mise à jour des métaux ferreux: martite, hématite, sidérite, chromite, ilménite, manganèse, etc.
2. Séparation des métaux non ferreux: Wolframite et quartz, Pyrrhotite et cassiterite, Wolframite et cassiterite, Purification de limonite, Scheelite, Wolframite et grenat, etc.
3- récupération des terres rares: tantalum et niobium, lepidomélan, la monazite, etc.
4L'éclairage des non-métaux: quartz, feldspath et kaolin pour la céramique, Sillimanite, Cassiterite, Andalusite, Cyanite pour le réfractaire, et séparer les impuretés de Hornblende, Mica, tourmaline, grenat,Etc.,
2 Caractéristiques techniques

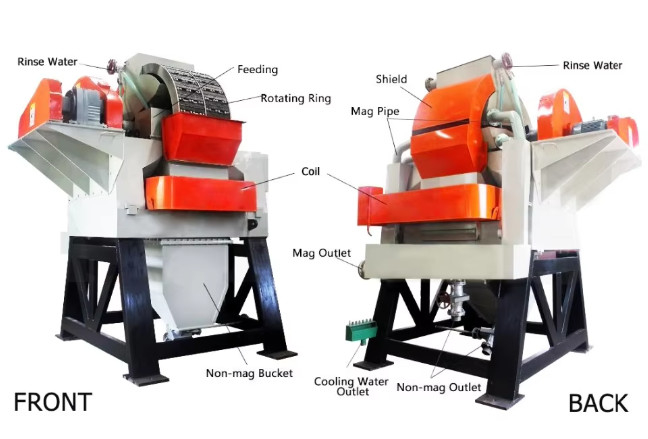

1Le séparateur magnétique à haut gradient à anneau vertical de refroidissement huile-eau est doté d'un système de refroidissement avancé.Le principe d'échange thermique huile-eau est adopté, et la chaleur générée par la bobine est rapidement emportée par l'eau de rinçage, de sorte que la hausse de température de la bobine est inférieure à 25 °C, et la décomposition thermique du champ magnétique est minimale.
2Les deux extrémités de la bobine sont enveloppées de boucliers en fer, ce qui améliore le taux d'utilisation de l'énergie magnétique et augmente la force du champ magnétique dans la zone de séparation de plus de 8%,et le champ magnétique de fond est supérieur à 1.4 T.
3Le boîtier de bobine est entièrement scellé, imperméable à la pluie, à la poussière et résistant à la corrosion, ce qui garantit que l'équipement peut fonctionner dans une variété d'environnements difficiles.
4L'utilisation de l'eau de rinçage pour refroidir l'huile de transformateur, ce qui élimine le besoin d'eau de refroidissement supplémentaire, économise de l'énergie, protège l'environnement et économise les ressources en eau.
5. le milieu magnétique est une structure de support à tiges avec différentes sections transversales, adoptant un mécanisme de retenue en quatre points, ayant un grand gradient de champ magnétique,résistance élevée au champ et longue durée de vie.
6. Avec un système de diagnostic de défaut avancé et un système de télécommande, réalisant un contrôle d'exploitation intelligent des équipements.
7Un dispositif de rinçage et de pulsation pneumatique en option peut être équipé en fonction des caractéristiques de différents matériaux, avec une efficacité de rinçage élevée.bon effet de séparation et faible consommation d'eau.
3 Données techniques
|
Modèle
Partie |
Le DLS-50 | DLS-75 | DLS-100, sous réserve de l'utilisation de la méthode suivante: | Le DLS-125 | Le DLS-150 | Le DLS-175 | DLS-200 | Le DLS-250 |
|
Diamètre de l'anneau (mm) |
500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 |
| Taille des particules mm (-200 mailles) |
- Une.0 (30 à 100) |
- Une.0 (30 à 100) |
- Une.3 (30 à 100) |
- Une.3 (30 à 100) |
- Une.3 (30 à 100) |
- Une.3 (30 à 100) |
- Une.3 (30 à 100) |
- Une.3 (30 à 100) |
|
Densité du lisier (en %) |
10 à 40 | 10 à 40 | 10 à 40 | 10 à 40 | 10 à 40 | 10 à 40 | 10 à 40 | 10 à 40 |
|
Le débit de lisier (m3/h) |
0.5 à 1.0 | 1.0 à 2.0 | 12.5 à 20 | 20 à 50 | 50 à 100 | 75 à 150 | 100 à 200 | 180 à 450 |
|
Capacité de manutention (t/h) |
0.05 à 0.25 | 0.1 à 0.5 | 4 à 7 | 10 à 18 | 20 à 30 | 30 à 50 | 50 à 80 | 80 à 150 |
| Intensité nominale du champ en arrière-plan (T) | 0 à 1.1 | 0 à 1.1 | 0 à 1.1 | 0 à 1.1 | 0 à 1.1 | 0 à 1.1 | 0 à 1.1 | 0 à 1.1 |
| Courant d'alimentation (A) | 0 à 1200 | 0 à 850 | 0 à 650 | 0 à 850 | 0 à 950 | 0 à 1200 | 0 à 1200 | 0 à 1400 |
| Voltage d'alimentation (V) | 0 à 8.3 | 0 à 13 | 0 à 26.5 | 0 à 23 | 0 à 28 | 0 à 31 | 0 à 35 | 0 à 45 |
| Puissance d'alimentation (KW) | 0 à 10 | 0 à 11 | 0 à 17 | 0 à 19 | 0 à 27 | 0 à 37 | 0 à 43 | 0 à 63 |
| Puissance du moteur à anneau (KW) | 0.37 | 0.55 | 1.5 | 2.2 | 4 | 4 | 5.5 | 11 |
| Puissance du moteur de vibration (KW) | 0.55 | 0.75 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 |
| Pression d'alimentation en eau (MPa) | 0.1 à 0.2 | 0.1 à 0.2 | 0.2 à 0.4 | 0.15 à 0.3 | 0.2 à 0.4 | 0.2 à 0.4 | 0.2 à 0.4 | 0.2 à 0.4 |
| Consommation d'eau (m3/h) | 0.75 à 1.5 | 5 à 8 | 10 à 20 | 30 à 45 | 60 à 90 | 80 à 120 | 100 à 150 | 200 à 300 |
| Eau de refroidissement (m3/h) | 1.5 à 2 | 1.5 à 2 | Deux à deux.5 | 2.5 à 3 | 3 à 4 | 4 à 5 | 5 à 6 | 6 à 7 |
| Poids du châssis principal (t) | 1.5 | 3 | 6 | 14 | 20 | 32 | 48 | 105 |
|
Dimension globale (mm) |
1900*1580*1320 | 2000*1360*1680 | 2700*2200*2560 | 3045*2320*2640 | 3400*3060*3150 | 3900*3400*3800 | 4290*3610*4320 | 5800*5000*5400 |
Les minéraux séchés mentionnés ci-dessus sont des minéraux métalliques, et la capacité de traitement des minéraux non métalliques est la moitié des minéraux métalliques. Pour plus de détails, veuillez nous contacter directement.
