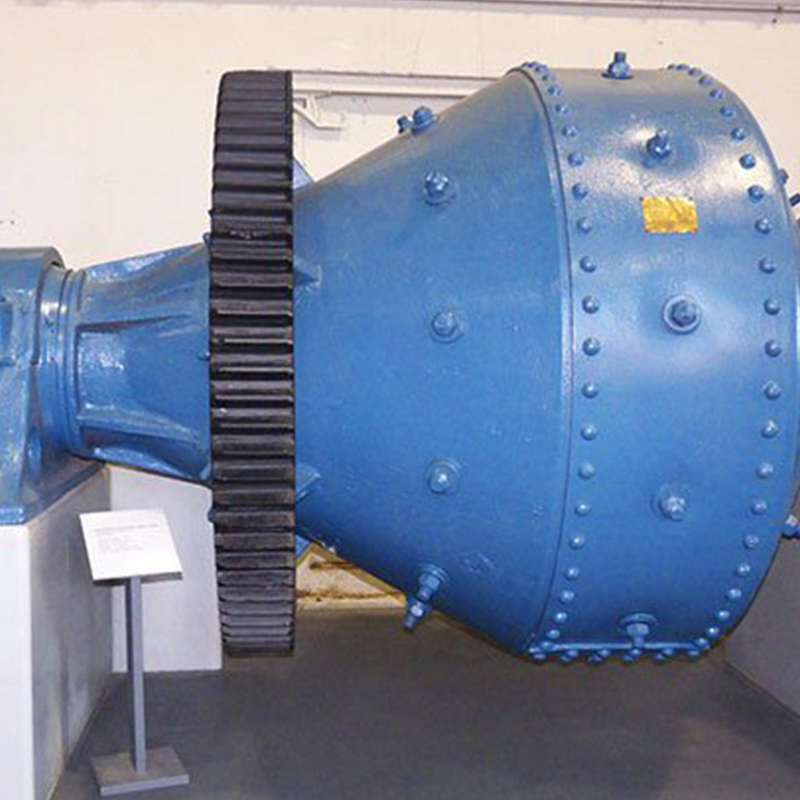

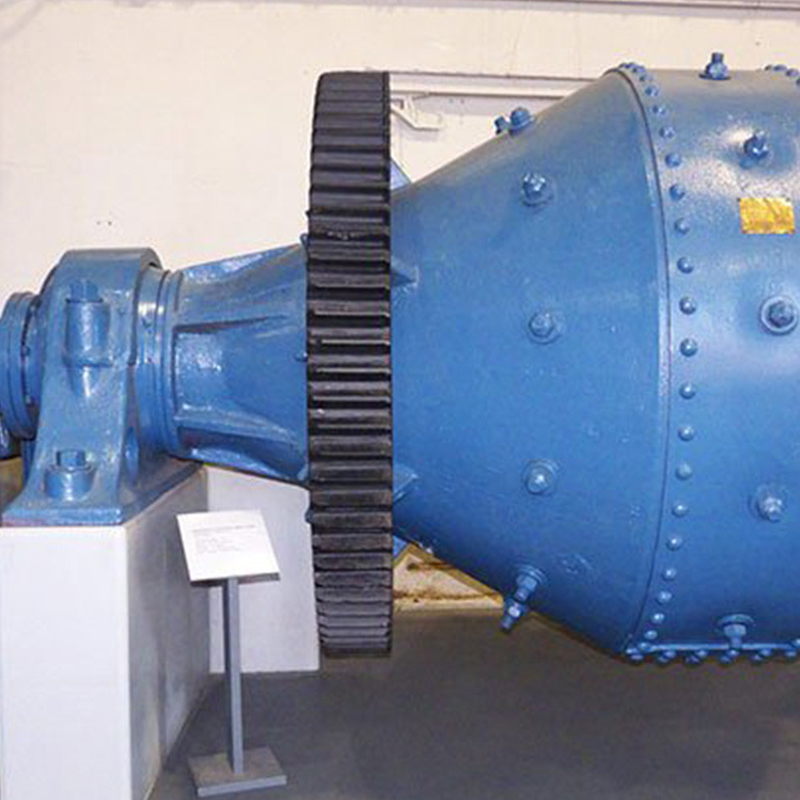

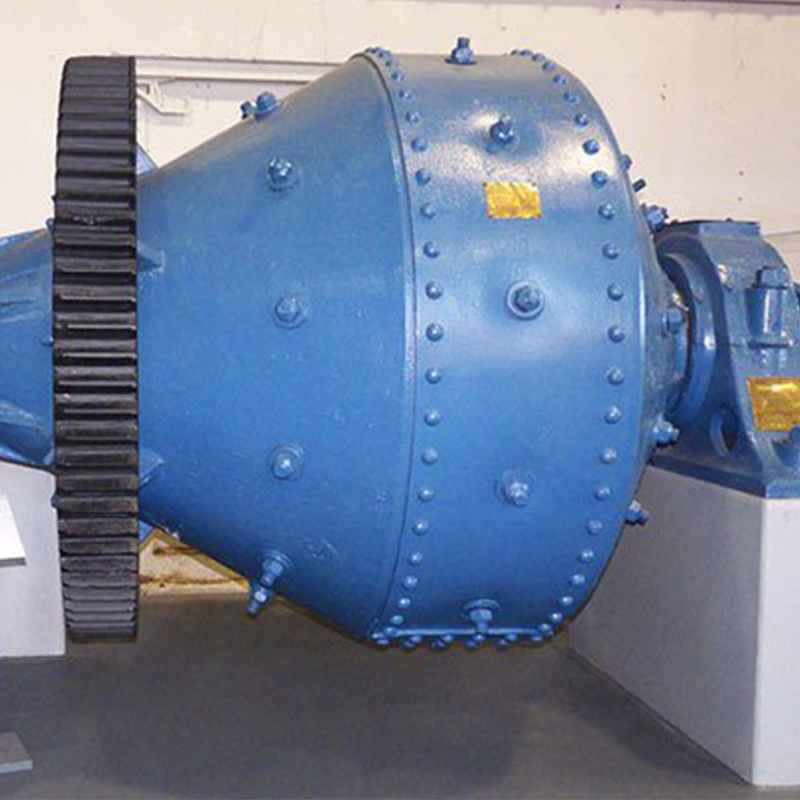

Broyeur conique à boulets pour usine de traitement des minéraux

Le broyeur à boulets coniques est un moulin de meulage de boule commune dans la production de traitement minéral. Le broyeur à boulets coniques peut rectifier toutes sortes de minerais et d'autres matériaux, non seulement peuvent être employés comme machine pré-de meulage pour pré-rectifier, mais également comme équipement de meulage dans la section de meulage fine. Le baril se compose de structure conique à l'extrémité de décharge et de structure de cylindre au milieu, ainsi le broyeur à boulets coniques est appelé.

Comparé à la machine ordinaire de broyeur à boulets, un baril conique est ajouté à l'extrémité de décharge du broyeur à boulets de Harding, qui augmente non seulement le volume efficace du moulin, mais rend également la distribution du milieu dans le baril plus raisonnable. Comparé au broyeur à boulets cylindrique des mêmes spécifications, le broyeur à boulets coniques rectifie le produit fini avec la dimension particulaire uniforme et l'efficacité de meulage élevée.

Notre société peut produire différents types de broyeurs à boulets coniques : broyeur à boulets coniques horizontal, broyeur à boulets coniques économiseur d'énergie, broyeur à boulets coniques de débordement, broyeur à boulets coniques en céramique, broyeur à boulets coniques humide et broyeur à boulets coniques sec.

Structure de broyeur à boulets coniques et principe de fonctionnement
La vitesse circulaire du broyeur à boulets coniques diminue graduellement de la pièce de cylindre le long de la direction du débouché, ainsi les grandes boules de meulage sont en grande partie concentrées dans la pièce de cylindre, et les petites billes d'acier de meulage sont serrées dans la partie conique près du débouché.

Le matériel entrant dans le moulin est d'abord écrasé par l'impact de la grande bille d'acier avec une grande taille de baisse, et les mouvements matériels de petite taille écrasés dans la partie conique, et la bille d'acier de petite taille-grinded la rectifiera finement.

Pour le broyeur à boulets coniques sec, quand le matériel atteint la finesse de décharge, le produit fini sera envoyé hors du port de décharge par le système d'alimentation en air. Le matériel de finition des sortir humides de broyeur à boulets coniques du moulin avec la boue pour compléter le processus de meulage.

La structure du broyeur à boulets coniques
La structure conique spéciale du broyeur à boulets coniques peut séparer le milieu de meulage (bille d'acier) naturellement. La grande boule est située dans la section du plus grand diamètre du baril, c.-à-d., l'extrémité de alimentation ; la petite boule est située dans la section conique, c.-à-d., l'extrémité de décharge.

Le matériel plus brut obtient la grande énergie d'impact sous l'action de la grande boule à l'extrémité de alimentation, et accomplit l'opération concasseuse brute. La petite boule est située à l'extrémité conique de décharge du broyeur à boulets coniques pour obtenir la superficie pour le meulage fin.

Avantages de produit de broyeur à boulets coniques
L'incidence principale du broyeur à boulets coniques adopte les roulements à rouleaux sphériques de double-rangée, qui réduit la consommation d'énergie et rend la granularité de produit plus fine et la capacité de traitement plus grande.
Le broyeur à boulets coniques est un nouveau type de machine de broyeur à boulets conçue selon un nouveau concept utilisant les roulements spéciaux comme structure de soutènement du baril. Il résout les problèmes de la vie et de l'ajustement central du roulement résistant utilisé pour remplacer l'incidence de glissement aussi bien que les problèmes du scellage dans des conditions environnementales dures et le problème du mouvement de baril provoqué par de longues heures de travail.
Le broyeur à boulets coniques a une fréquence et une amplitude plus élevées de cône, et sa résistance de vibration est meilleure.

Détails techniques de broyeur à boulets coniques
