Lieu d'origine:
LA CHINE
Nom de marque:
Hengyang
Certification:
ISO9001
Numéro de modèle:
F-0018

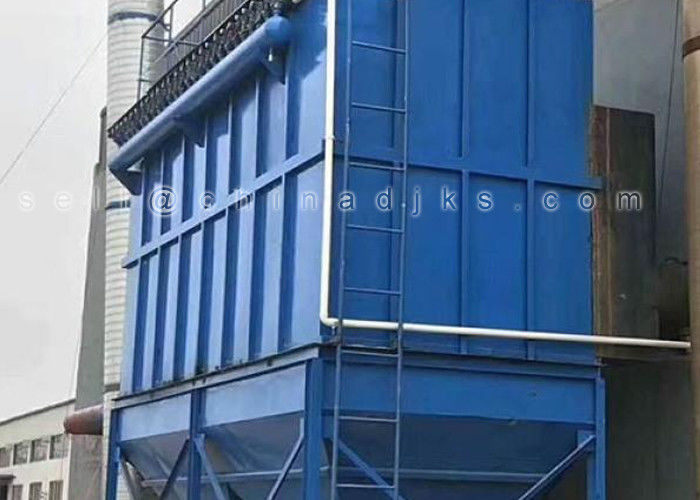

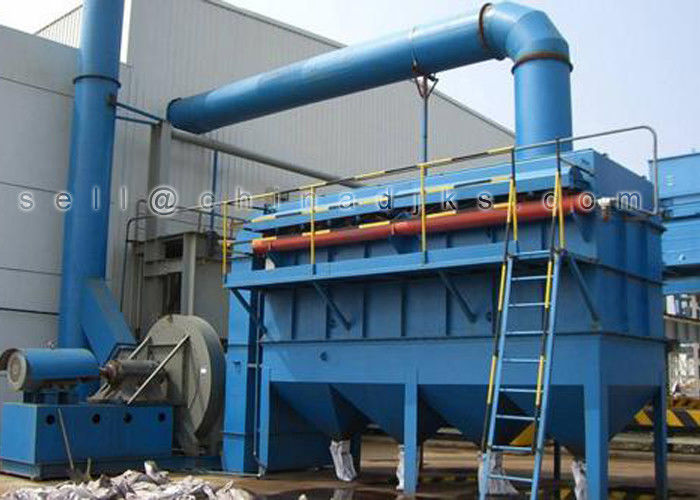

Équipement de Jet Bag Filter Dust Collection d'impulsion d'usine de ciment
Impulsion Jet Bag Filter Introduction
Le type collecteur de sac de poussière est un genre d'équipement de filtrage de la poussière sèche, qui est principalement utilisé pour la purification de fumée, le traitement de la poussière (non fibreux) et la récupération matérielle dans les industries telles que le ciment, la métallurgie, les matériaux de construction, les machines, l'industrie chimique et le courant électrique. +8615617816797 la pièce de noyau du travail entier de dépoussiérage est des séries de sachets filtre installés à l'intérieur de la boîte. Les sachets filtre sont faits de tissu filtrant tissé ou feutre non-tissé. Quand le gaz poussière-contenant entre dans le collecteur de poussière par l'entrée d'air, le tissu de fibre est filtré. Les particules dans le gaz sont filtrées sous l'action, et la poussière avec la grande et densité fixe en raison de sa propres gravité et chutes dans la trémie de cendre. Les particules de poussière fines sont bloquées quand le gaz traverse le sachet filtre, de sorte que le gaz soit épuré et des normes d'émission prescrites.
Base de sélection de filtre à manches
Pour le gaz poussiéreux produit dans différentes conditions de production, un type approprié de collecteur de poussière devrait être employé pour le traitement de purification, afin de réaliser le meilleur effet de purification. Si l'équipement est trop grand, il causera les déchets inutiles. Petit, affectera la production et n'arrivera pas à atteindre des conditions de protection de l'environnement. La base principale de sélection est comme suit :
1. la température du gaz poussiéreux
La température du gaz poussiéreux sert de base principale à la sélection du collecteur de poussière. Si la température d'air aspiré est différente de la température de conception, elle causera des conséquences graves. Quand la température de gaz est trop haute, le sachet filtre sera brûlé et déformé. Pour le gaz à hautes températures, il doit se refroidir au-dessous de la température que le matériel de filtre peut résister. La condensation se produira quand la température de gaz est si basse, ainsi la température de gaz doit être gardée au-dessus 20 du ° C.
2. manipulation du volume de l'air
Le volume de l'air est le volume de gaz que l'équipement de dépoussiérage peut épurer dans un temps d'unité. Les unités sont des mètres cubes par heure m3/h ou des mètres cubes standard Nm3/h par heure. C'est l'une des raisons principales de la sélection des collecteurs de poussière.
concentration en poussière 3.Inlet
Il se rapporte à la concentration en poussière dans le gaz à l'entrée d'air, qui est déterminée par le processus de fabrication du point de la poussière. Dans la sélection, c'est un facteur important derrière le volume de l'air. L'unité est g/m3 ou g/Nm3. Quand la concentration en poussière à l'admission est trop grande, l'attention devrait être accordée à l'installation de l'équipement d'enlèvement de la pré-poussière.
Impulsion Jet Bag Filter Specifications :
| Modèle | PPCS128-6 | PPCS128-9 | PPCS128-10 | PPCS128-2×6 | PPCS128-2×7 | PPCS128-2×8 | |
| Volume (³ de m /h) | 67300 | 100900 | 112100 | 134600 | 157000 | 179400 | |
| Vitesse d'air (m/min) | 1.2-2.0 (la vitesse varie à différents points de la poussière) | ||||||
| Région de filtration (㎡) | 935 | 1402 | 1558 | 1869 | 2181 | 2492 | |
| Secteur net de filtration (㎡) | 779 | 1246 | 1402 | 1713 | 2025 | 2336 | |
| No. de sac (PC) | 768 | 1152 | 1280 | 1536 | 1792 | 2084 | |
| Résistance (PA) | 1470-1770 | ||||||
| Pression négative (PA) | 7000 | ||||||
| Contenu de poussière à l'admission (³ de g/m) | <1300 | ||||||
| Dégagement de poussière (³ de g/m) | ≤0.1 | ||||||
| Air comprimé | Pression (PA) | (5-7) ×105 | |||||
| Consommation d'air | 3,6 | 5,4 | 6 | 7 | 8,3 | 9,5 | |
| (³ /min de m) | |||||||
| Valve d'impulsion | Quantité (PC) | 12 | 18 | 20 | 24 | 28 | 32 |
| Taille | 2-1/2 ″ | ||||||
| Valve d'altitude | Quantité (PC) | 6 | 9 | 10 | 12 | 14 | 16 |
| Taille (millimètres) | Valve Φ725, réservoir Φ100 d'air | ||||||
| Dispositif YJD-26 de décharge | ³ /h de la capacité 24m du débouché 300×300mm | Double clapet de fermeture 305×915 | |||||
| Convoyeur de vis | Modèle | Dia. Φ300, ³ /h de la capacité 21m | NON-DÉTERMINÉ | ||||
| Boîte de vitesse | XWD2.2-5-1/43, puissance 2.2Kw | NON-DÉTERMINÉ | |||||
| Glissière d'air | Diapositive 250mm, le ³/㎡, la pression 6860pa d'air du débit 2.0m, si le contenu de poussière dépasse le ³ de 700g/m à l'admission, filtre à manches avec le grand convoyeur de vis devrait être considérée. | ||||||
| Taille et matériel de sac | Dia.×lengthΦ130×3050, poids brut de polyéthylène a senti 450g/㎡, la température 120℃ | ||||||
| Région d'isolation (㎡) | 125 | 196 | 205 | 223 | 247 | 262 | |
| Poids total (approximativement) (kilogrammes) | 24120 | 31680 | 34680 | 43920 | 52680 | 60000 | |
| Note 1 : Le secteur net de filtration signifie le secteur d'une chambre pendant l'élimination de la poussière. | |||||||
| 2 : La consommation d'air comprimé est basée sur l'approvisionnement en tuyau d'air comprimé d'une station de compression d'air. La consommation devrait être considérée 1,3 fois davantage si l'approvisionnement est fourni par un compresseur d'air indépendant. | |||||||
